洁净室高效过滤器检漏 PAO泄漏检测方流程

维持洁净室洁净，正确维护高效过滤器是重要的问题。我们如何维护高效过滤器？让我们了解一下高效过滤器是什么：高效过滤器主要用于收集灰尘和0.3um以下的各种悬浮固体。使用超细玻璃纤维纸作为过滤材料，使用胶版纸，铝膜等材料作为分流板，并使用高效过滤器框架。每个单元均经过测试，具有过滤效率高，阻力低，容尘量大的特点。清洁度等于或高于100级洁净室的高效过滤器。在安装之前，应按照“洁净室建设和验收规范” [JGJ71-90]中指定的方法进行泄漏，并符合规定的要求。

对于高效过滤器，当过滤器的电阻值大于450Pa时；
或者，当将迎风面的气流速度减至最小时，即使更换了中效过滤器，也无法提高气流速度。
如果过滤器表面有不可修复的泄漏，则必须更换新的高效过滤器，更换后需进行洁净室检测，高效过滤器检漏。
如果上述条件不可用，则可以根据环境条件每1-2年更换一次。

高效过滤器检漏必须将颗粒计数器采样头插入与排气高效过滤器相连的排气静压罐（或管道）中（这不同于对高供气量的扫描检漏）高效过滤器）因为供气高效过滤器的泄漏检测侧暴露在房间内，而排气高效过滤器的泄漏检测侧位于静压箱或管道的深处，所以上述-如上所述，可以按压排气高效过滤器的上述泄漏检测侧。规定的方法用于扫描泄漏检测。
安装在无尘室中的高效过滤器的PAO泄漏检测可以确认高效过滤器的完整性和设备的密封性。
测试要求

测试方法：PAO泄漏检测方法
测试范围：对于公司内所有安装有高效过滤器的无尘室，必须在生产车间和实验室等清洁区域内对高效过滤器进行检查并现场泄漏。
工作原理：PAO气溶胶在被测高效过滤器的上风侧产生粉尘源，并由下风向光度计采样检测，粉尘气体在光度时间内产生的散射光通过光电效应和线性放大将其转换为电量，并通过微安培计快速显示，收集的空气样本通过光度计的扩散室。由于由粒子膨胀引起的光强度的差异，光度计可以通过测量光强度来测量气溶胶的相对浓度。PAO泄漏检测方法可测量高效过滤器的渗透率，即光度计直接显示透射率读数。

测试材料和仪器

气溶胶发生器（TDA-5C），气溶胶光度计（TDA-2H），氮气瓶，PAO

1过滤材料2过滤器的过滤材料连接到框架内部3垫圈和支撑托架的过滤器组之间的过滤器框架4支撑框架和墙壁或天花板之间的过滤器。
2.高效过滤器检漏状态和前提条件
1静态
2风量/风速测试已完成，结果符合规定；
3.合格标准：被检查的高效过滤器测得的渗透率最大值不得超过“出厂合格率”的2倍。（“工厂通过率”可以根据HEPA过滤器铭牌上标记的过滤效率来计算）
 1k =（1-α）×100％
在公式中：k ----出厂合格渗透率。
α----铭牌上标明的过滤效率。
注意：测试前，您需要填写“高效过滤器泄漏记录”的相关记录。

高效过滤器检漏准备：拆下高效过滤器的扩散板，并清洁机柜和框架，以免受到灰尘的干扰。准备氮气瓶和相关的连接管。
烟雾的产生：烟雾发生器的惰性气体进口通过外径为1/4的塑料管与装有压力调节阀的氮气瓶的出口相连。气雾剂发生器的喷嘴通过塑料管连接到空气净化系统的气柜的中间存储喷嘴。按“ TDA-5C气溶胶发生器”将其加热到393.3°C-407.4°C。打开喷嘴调节阀，打开氮气源及其调节阀，以调节烟雾的输出。
参数设置：气溶胶光度计初始化，0％参考标准值设置。在每次进行高效过滤器扫描之前，要检查100％参考值，并连接保留在采样管通道上的DOP检测孔，一端连接到上游（高效过滤器入口侧）采样端口，另一端连接到上游与气溶胶光度计相连。打开并测量上游气溶胶浓度。调节气溶胶发生器输出阀的开度，直到确认上游浓度达到10-20 ug / L，并将此基准设置为100％。
根据“ TDA-2H气溶胶光度计标准操作规程”和“ TDA-5C气溶胶产生器操作规程”调整气溶胶发生器和气溶胶光度计。

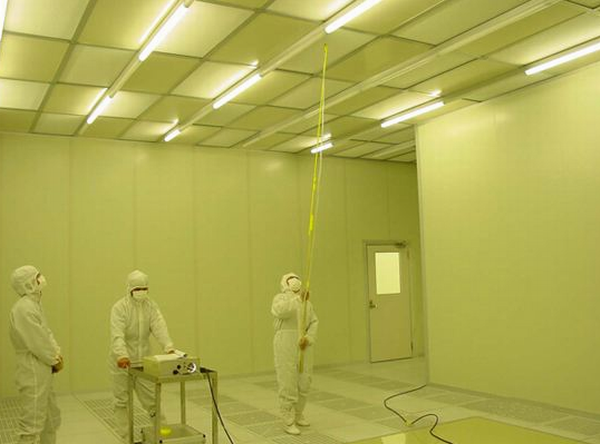

光度计扫描：用光度计的采样头扫描整个高效过滤器的工作表面（包括过滤器与框架之间，框架与框架之间以及框架与静压箱之间）。扫描时，采样头距离过滤器约2-4厘米，速度约3-5厘米/秒。扫描时，该线会来回往复运动，并且这些线应重叠。测试期间，请始终观察记录头或光度计面板上的读数。注意：在扫描过程中，避免灰烬干扰机柜，尤其是在采样头无法接触高效风口或过滤器框架的情况下。
测试结果记录：在“高效过滤器泄漏检测记录”中记录每个洁净室高效过滤器的测得的渗透率数据。
