ABC有限公司在洁净室安装空调净化系统之后,进行3Q验证方案,在设备安装运行确认24小时之后,进行性能确认,本次检测区域为100000 级区, 300000 级区,
内 容:
⑴. 温 度: 18~26℃, 18~26℃%
⑵. 湿 度: 30~65%, 30~65%
测定位置: 室内
⑶. 风量和风速标准:
100000 级区风口实测风量与设计风量之差在设计风量的± 15%之内, 换气次数≥15 次/h。
300000 级区风口实测风量与设计风量之差在设计风量的± 15%之内, 换气次数≥10 次/h。
测定位置: 室内进风口
⑷. 压差标准:
洁净室与一般区压差≥10pa, 相邻不同级别房间压差≥5pa。

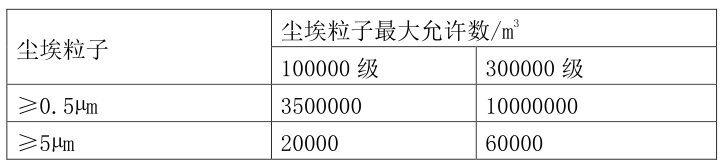

⑸. 尘埃粒子标准
测定位置: 关键操作点、 通道、 更衣室。
⑹. 沉降菌标准: 100000 级平均≤10 个/皿, 300000 级平均≤15 个/皿测定位置: 关键操作点
⑺. 过滤器及过滤效率 HEPA 高效过滤器 DOP 测试 99. 997%
⑻. 照明度: 主要操作点>150LUX
⑼. 噪声: 静态测试应不大于 60 分贝
测试内容
高效过滤器检漏
方法
用粒子检测器, 取样口距过滤器 2-3cm 处, 以 5-20mm/S 的速度移动对被检测的高效过滤器整个断面、 安装框架、 密封胶处进行扫描。
测试状态: 静态, 每个房间测试人数不得多于 2 人。
悬浮粒子的测定
方法
按《洁净度测试操作规程》 中的“尘埃粒子计数测试规则” 进行空气粒子的测定。 采用激光尘埃粒子计数器, 每个房间测试 3 次。
取样点按要求确定, 每个点计数 3 次, 然后求平均值和 UCL 值。
测试状态: 静态。

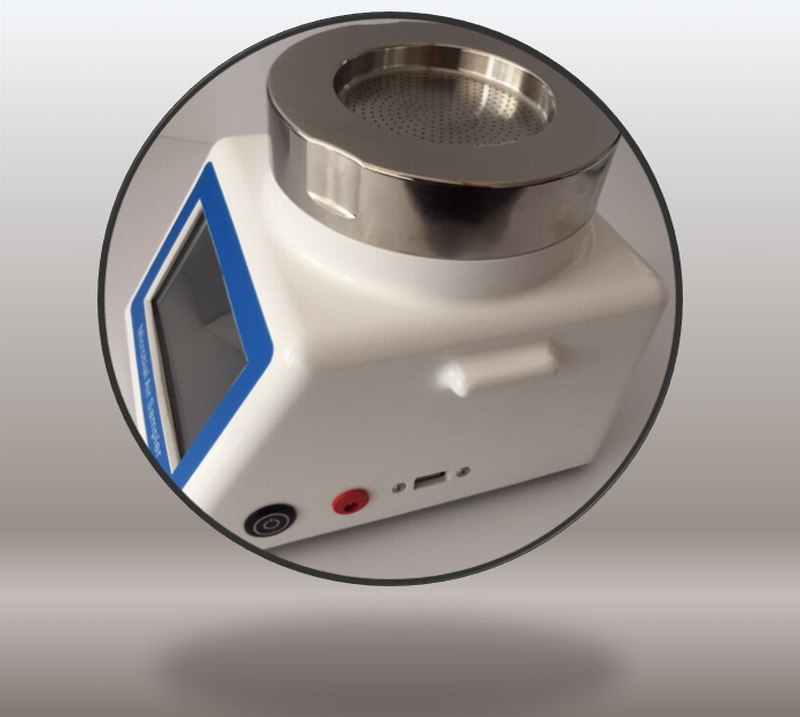

沉降菌测定
方法
按《洁净度测试操作规程》 中的“沉降菌检测规则” 进行测定。
测试状态: 静态。
温度、 湿度的测定
方法
用粒子检测器上所附温湿度计测定各房间的温度、 湿度。
小于 15 平方米的房间测试中心 1 点, 大于 15 平方米房间测 5 个点(中心、 四角) , 每点间不得小于 2 米, 地面高度为 0. 8 米。
测试状态: 静态
风速、 风量及换气次数的测定
方法
按《洁净度测试操作规程》 中的“风速、 风量及换气次数测试规则” 进行测试。
测试状态: 静态
照明度测定
方法
用照度仪测定各房间主要操作点的照明度。 在离地 1m 高处进行测量。 通常每个房间取 4 个测试点。
测试状态: 将房间内的照明灯全部打开。
压差的测定
测试高级别洁净区与低级别洁净区的压差, 注意测试时关闭房间的门, 如有除尘设备、 排风设备需开启。
噪声
用分贝仪测定房间内的噪声。
根据以上测试数据, 进行统计分析, 确认符合工艺要求。
做出性能确认结论。
